3 MINERIA SOSTENIMIENTO G

Sostenimiento

Sostenimiento

MACKINA WESTFALIA, S.A. fabrica equipos para sostenimiento entre 0,40 y 5,00 m. entre 0 y 60º de inclinación.

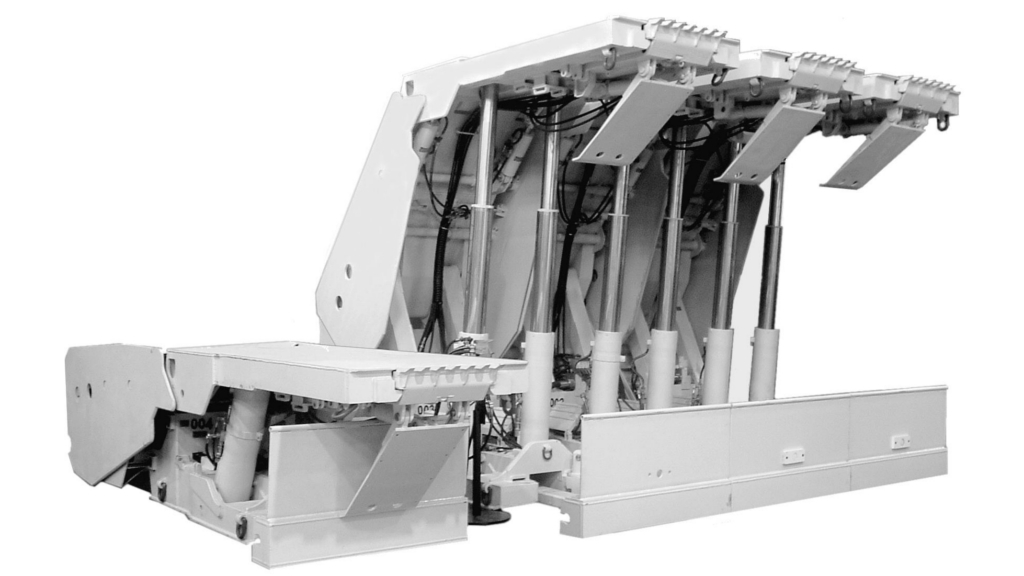

Entibación EMP 125-360

ENTIBACION ATODESPLAZABLE
EMP 125-360

Introducción

La entibación marchante EMP está diseñada como sistema de sostenimiento de labores mineras y está destinada a la explotación de capas inclinadas en pendientes de hasta 45º y para  potencias de hasta 3,6 metros, por el procedimiento de tajo largo con arranque mecanizado con rozadora sobre transportador, o con rozadora sobre muro, dependiendo de la pendiente de la capa





Características

Montaje para 150/360 con estemples largos

Campo de operación de la entibación 1.650 - 3.600 mm
Inclinación longitudinal del tajo máxima 45º
Inclinación transversal del tajo máxima 10º
Carga de puesta con presión de 30 Mpa (Abierto/Cerrado) 1.987 a 1.145 KN
Carga nominal con presión de descarga a 37 Mpa  (Abierto/Cerrado) 2.450 a 2.652 KN
Altura del escudo cerrado 1.500 mm
Altura del escudo abierto 3.600 mm
Carrera de ripaje 900 mm
Distancia entre escudos 1.500 mm



Montaje para 125/285 con estemples cortos

Campo de operación de la entibación 1.400 - 2.850 mm
Inclinación longitudinal del tajo máxima 45º
Inclinación transversal del tajo máxima 10º
Carga de puesta con presión de 30 Mpa (Abierto/Cerrado) 1.921 a 1.112 KN
Carga nominal con presión de descarga a 37 Mpa  (Abierto/Cerrado) 2.369 a 2.634 KN
Altura del escudo cerrado 1.250 mm
Altura del escudo abierto 2.850 mm
Carrera de ripaje 900 mm
Distancia entre escudos 1.500 mm



pdfDescargar Descripción Completa del Producto en PDF
