Cabrestantes

Cabrestantes

Cabrestantes auxiliares neumáticos y eléctricos, cabrestantes clectrohidraulicos de Producción nuevos y reacondicionados. Cabrestantes para rozadoras sobre muro en capas inclinadas

Cabrestante PROCE0912

CABRESTANTE NEUMATICO
CNM08

Introducción

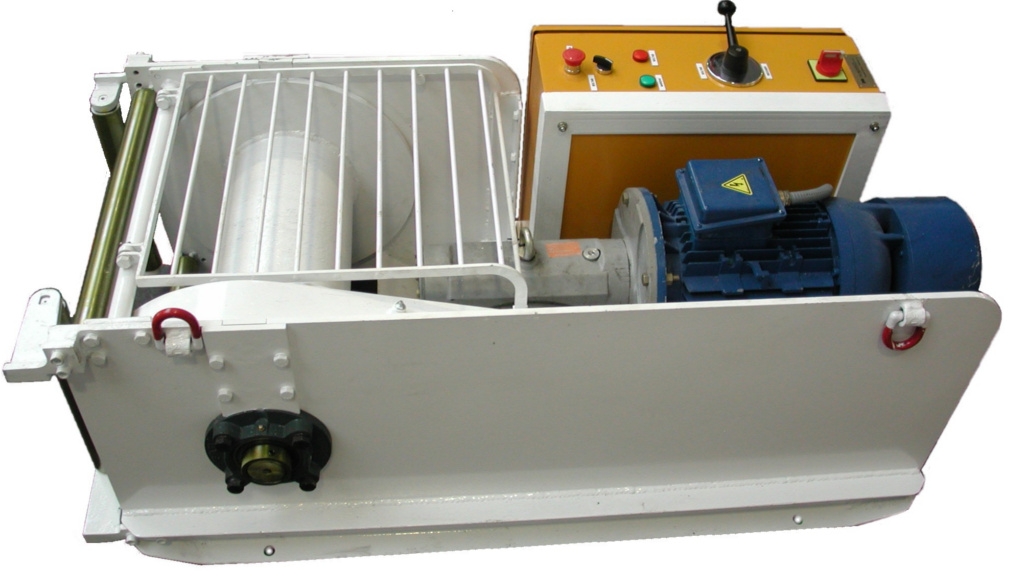

El cabrestante eléctrico PROCE0912, está concebido como una máquina destinada a la elevación y descenso de cargas  en galerías, tanto horizontales como inclinadas, mediante tracción de cable metálico arrollado sobre tambor, en zonas clasificadas de nivel cero, sin requerimiento de protección contra atmosferas potencialmente explosivas.

 El accionamiento del tambor se realiza a través de un grupo moto-reductor, alimentado mediante un convertidor de frecuencia  a una tensión trifásica de 380 ó 500 V, de modo que mediante el gobierno con un Joy-Stic es posible obtener una regulación completa de velocidad y par en ambos sentidos de giro del tambor.

 Está dotado de una función de protección contra “cable flojo” de tal forma que el giro del tambor en el sentido de desenrollar, exige una cierta tracción sobre el cable.

Así pues, si se deja de tirar  para desenvolver cable, automáticamente cesa el giro del tambor, evitándose de este modo la condición de “cable flojo”.





Características



  • Potencia del motor eléctrico:                                                     9,2 Kw.
  • Par nominal del motor :                                                               61 N.m.
  • Par nominal del freno:                                                               100 N.m.
  • Tensión de suministro:                                                380 ó a 525 V.ac.
  • Diámetro base de arrollamiento:                                            245 mm.
  • Diámetro exterior de la virola:                                                 450 mm.
  • Anchura interior:                                                                           495 mm.
  • Capacidad máxima para cable de 12 mm en 10 capas:     460 mts.
  • Capacidad máxima para cable de 14 mm en 8 capas:        360 mts.
  • Esfuerzo de tiro máximo en la 1ª capa:                               1850 daN.
  • Esfuerzo de tiro máximo en la capa 10ª:                             1100 daN.
  • Capacidad del freno en la 1ª capa de arrollamiento :     7.000 daN.
  • Capacidad del freno en la 10ª capa de arrollamiento:    4.000 daN.
  • Velocidad máxima en la 1ª capa:                                          0,65 m/seg.
  • Velocidad máxima en la capa 10ª:                                          1,1 m/seg.
